网络安全性是当今社会日益关注的问题，而路由器作为家庭和企业网络的第一道防线，其配置的防火墙功能显得尤为重要。防火墙图可以直观展示路由器的防火墙规则，帮助用户理解和管理网络流量。本文将介绍如何绘制路由器防火墙图以及完成这项工作所需的关键工具。
了解路由器防火墙图的重要性
在深入绘制方法之前，我们需要理解为什么需要路由器防火墙图。它是一个图形化的表示，用以展示路由器的防火墙规则如何影响进入和离开网络的流量。通过防火墙图，网络管理员可以清楚地看到哪些数据包被允许通过，哪些被阻塞，以及规则的优先级如何。这有助于及时发现和修正配置错误，从而增强网络的安全性。
绘制路由器防火墙图所需工具
绘制防火墙图需要的不仅仅是纸和笔，下面列出了进行这项工作所需的一些主要工具：
1.防火墙配置软件：大部分现代路由器都配有相应的管理界面或软件，用于设置和配置防火墙规则。如Cisco的ASDM、Juniper的ScreenOS、Fortinet的FortiGate等。
2.网络绘图软件：为了绘制出美观、专业的防火墙图，推荐使用如MicrosoftVisio、Lucidchart、draw.io等网络绘图工具。
3.网络诊断工具：使用如Wireshark、Nmap等工具可以帮助你收集网络信息，这在绘制防火墙图时非常有用。
如何绘制路由器防火墙图
步骤一：收集信息
在绘制防火墙图之前，你需要收集和确认以下信息：

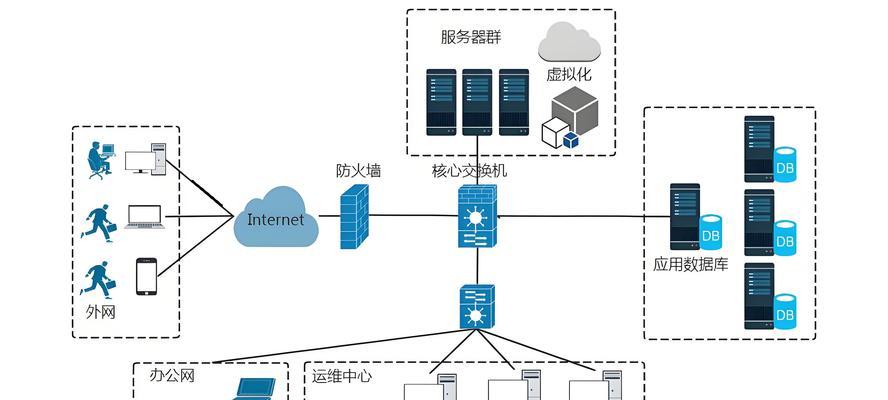

网络结构图，包括内部和外部网络的布局。
所有已配置的防火墙规则。
IP地址和端口信息，以及它们如何与规则相对应。
步骤二：使用网络绘图软件
1.打开你选择的网络绘图软件，创建一个新的图表。
2.根据你的网络结构，拖放相应的网络组件，如服务器、路由器、交换机等。
3.使用软件中的连接线来表示数据流动的方向。
4.为每条连接线添加标签，说明它所代表的数据类型和端口。
5.根据收集到的防火墙规则，为连接线设置条件，比如允许或拒绝。
步骤三：设置规则的优先级
在图中清晰地标记每条规则的优先级，通常规则的顺序代表其执行的顺序。
从上至下按规则优先级顺序排列规则，确保防火墙图反映了实际的规则执行流程。
步骤四：审查和测试
仔细检查防火墙图，确保所有规则和连接线都准确无误。
使用网络诊断工具测试实际的网络流量，以验证防火墙图的准确性。
步骤五：更新和维护
定期更新防火墙图以反映网络配置的变化。
确保所有相关人员都能访问最新的防火墙图。
结语
绘制路由器防火墙图是一个需要细心和精确的过程。通过使用上述工具和遵循详细步骤，你可以创建出既美观又实用的防火墙图，以帮助理解和管理你的网络环境。在网络安全的世界里，清晰的视觉图示能够极大地提升网络管理员的工作效率，并有效地保障网络的安全运行。
